*** 电路图的软件有很多，不知提问者指的是哪一类型电路图软件，不同的电路图软件其侧重点不同，有的用于电路图仿真、有的用于工程设计 *** PCB印制板等。

用于电路图仿真软件

1、multisim电路仿真软件

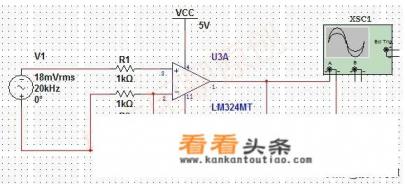

比如常用于电路仿真的软件有multisim电路仿真软件，该软件也是很多电子工程师常用的软件，常用于模拟、数字电子电路仿真，该软件可以仿真测量各电路节点电压电流以及波形等，具有丰富的仿真分析能力。

2、TINA-TI电路仿真软件

TINA-TI德州仪器（TI）公司推出的一款功能强大的电路仿真软件，TI公司的电子元器件很齐全，还有就是使用该软件进行电路图绘制时，可以选择3D模型进行电路仿真，使用3D模型的元器件设计电路图更直观。

如下图为TINA-TI软件3D模型部分元器件视图。

3、Proteus软件

Proteus软件是一款功能强大的EDA工具，将电路仿真、PCB设计、单片机仿真集成一体，不但能进行常用的模拟电路、数字电路仿真的同时，还能进行处理器编程仿真，其内部支持很多常用的处理器模型，比如8051系列单片机、AVR、MSP430单片机、ARM以及Corter和DSP处理器等，在教学领域应用很广泛。

可用于 *** PCB电路板的电路图软件

常用于PCB设计的电路图软件有Protel、Altium Designer、PADS、allegro、orcad、Mentor等，Protel如今已经淘汰，以前常用Protel99se进行教学。目前比较流行的PCB设计软件有Altium Designer、PADS、allegro、Mentor，Altium Designer简称AD，比较容易入门，如今使用AD软件的用户量占很大比重，只要是因为较容易上手，适合中低端PCB设计。

PCB印制板布线，完成原理图设计后，导入PCB封装以及PCB网络，然后进行元器件布局、布线等。

下图为PCB印制板。

下图为电路板实物，元器件焊接在印制板相应的位置上。

总结：可以快速 *** 电路图的软件非常多，选择什么类型的软件取决于 *** 电路图的目的是什么。若只用于写作、教学等，可选择能够使用3D模型的软件更直观；若用于电路仿真multisim、Proteus等；若用于PCB设计，可选择Altium Designer、PADS、allegro、Mentor等。

感谢阅读！如果觉得还可以别忘了点个赞哦！若还有什么不明白的地方请评论区下方留言，若想了解更多相关知识，请关注本头条号，会持续更新内容，谢谢支持！
