pcb制图软件有那几种

pcb制图软件有那几种

allegro/sipfreephysicalviewer看图的无法进行有效的操作，可以单独下载使用，免费

allegro/orcadstarterlibrary应为初学者元件库，即基本的元件库

candence为公司名，也会用candence指他们公司一系列产品软件。allegro为软件名：画pcb板用，orcad为线路图绘制工具，与allegro配合使用效果佳（同一公司产品）。通常candence的pcb画图软件指就是allegro

用什么软件画PCB线路板最好？是否有中文的呢

软件的发展

Protel软件的原厂商Altium公司推出了Protel系列的最新高端版本Altium Designer ，它是完全一体化电子产品开发系统的一个新版本，是业界首例将设计流程，集成化PCB 设计，一种同时进行PCB和FPGA设计以及嵌入式设计的解决方案。

Altium Designer拓宽了板级设计的传统界限，全面集成了FPGA设计功能和SOPC设计实现功能，从而允许工程师能将系统设计中的FPGA与PCB设计以及嵌入式设计集成在一起。

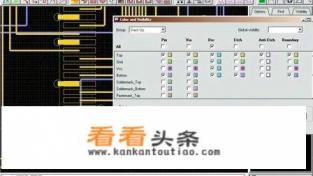

Cadence spb软件

其中的ORCAD原理图设计是国际标准，其中PCB设计、仿真很全，用起来比protel复杂的多，主要是要求、设置复杂，但是为设计做好了规定，所以设计起来事半功倍，比protel明显强大。

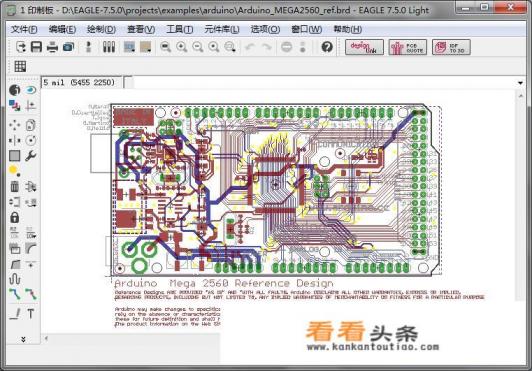

EAGLE Layout是目前欧洲使用最广泛的PCB设计软件，用的比较多的，如果是初学设计PCB我觉得Cadencespb 比较好，它可以给设计者养成一个良好的设计习惯，而且能保证良好的设计质量。

DIY Layout creato
