ni仿真四通道示波器怎么用

ni仿真四通道示波器怎么用

跟万用表类似，要使用示波器，首先也得把它和被测系统相连，用的是示波器探头，20-4所示。示波器一般都会有2个或4个通道（通常都会标有1～4的数字，而多余的那个探头插座是外部触发，一般用不到它），它们的低位是等同的，可以随便选择，把探头插到其中一个通道上，探头另一头的小夹子连接被测系统的参考地（这里一定要注意一个问题：示波器探头上的夹子是与大地即三插插头上的地线直接连通的，所以如果被测系统的参考地与大地之间存在电压差的话，将会导致示波器或被测系统的损坏），探针接触被测点，这样示波器就可以采集到该点的电压波形了（普通的探头不能用来测量电流，要测电流得选择专门的电流探头）。

multisim电阻怎么找

Multisim中电阻的选择 *** 如下：

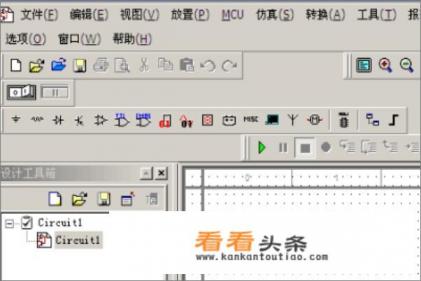

1、打开Multisim软件，找到左上角的最下面的一排的第二个小图标，如下图所示。

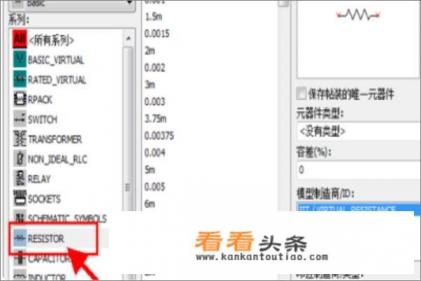

2、点击小图标后，选择图下所示的“RESISTOR”,然后右侧有不同大小的电阻的选择。

资料扩展：

Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。

工程师们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。Multisim提炼了SPICE仿真的复杂内容，这样工程师无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。

通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。
