画电路图用什么软件比较方便

一、可以画电路图的EDA还是比较多的，我用过的有4款，分别是Altium Designer、PADS、Kicad、立创EDA。其中Altium Designer和PADS是收费的，20年的时候我问过Altium的代理，价格是14万人民币，PADS不了解，不过价格应该也差不多。Kicad和立创EDA都是开源免费的。

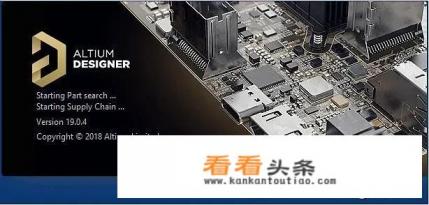

二、Altium是我一开始就学习的软件，库做好了就很方便了，而且很多公司都在用，建议学习，对找工作有帮助。

三、PADS我用得不多，给我的感觉就是用起来要比Altium要复杂一点，它可设置的参数较多，学习起来可能难度会大一点，但是用起来我觉得比较流畅，也有很多公司在用，建议学习，对找工作有帮助。

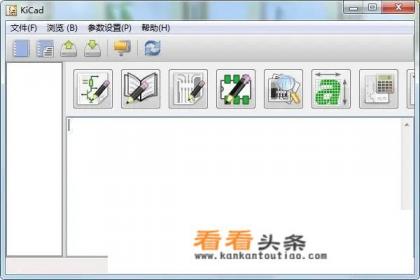

四、Kicad是开源免费的EDA软件，用起来给我的感觉跟Altium差不多，也是非常好用的，可以替代Altium和PADS，没有侵权问题。

五、立创EDA是国产开源免费的EDA软件，给我的感觉就是快，因为有很庞大的库，选器件直接在立创商城找就行，非常方便，很好用，也很容易入门，我当时用了4个小时就学会使用基础版了，现在专业版也出来了。还可以在开源广场找别人分享的方案，对于学习电路知识也有很大帮助。

总结：立创EDA我觉得用起来是最方便的，Altium Designer很多公司都在用，目前实用性应该最高。个人建议四个都学一下，会了一种再学另外的就很简单了。

哪有电工电路的画图软件

画不同图，应该用不同的软件：

1、画电子电路图使用 altium designer (protel)就很方便，multisim也不错。

2、画电工电路图，AutoCAD或CAXA就合适，因为电工图包含的不仅仅是连接原理，更重要的是布局。

3、画电控图纸比较适合的是SW Electroal，电控图纸除了要求原理清晰外，比较重要还有模块化结构及模块之间的连接以及图纸组合等，相对来说更复杂。当然还有更多的电子电工类画图软件，还要综合的看个人习惯和软件投资等方面的因素。
